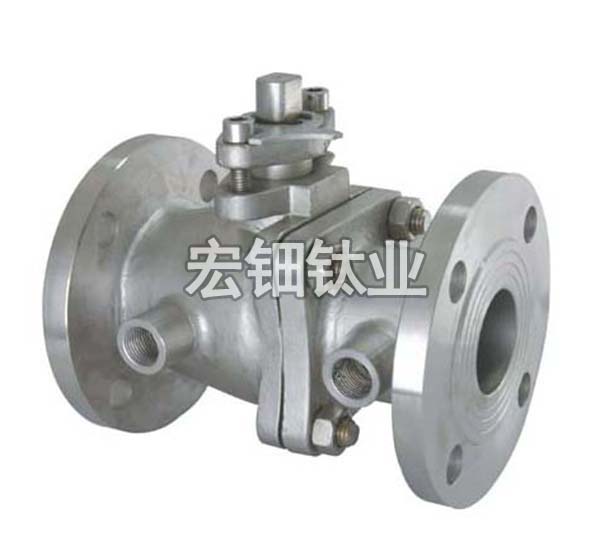

夹套保温钛球阀
发布日期：[2019-11-25] 点击率： |
产品特点
夹套保温钛球阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种钛球阀的连接法兰尺寸要比同一规格普通钛球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，端面连接方式有法兰及对夹两种，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。温州宏钿钛业生产的夹套保温钛球阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
规格参数
压力等级： PN1.0-4.0Mpa Class150-300Lb
公称通径： DN15-DN200 1/2"-8"
驱动方式：手柄、蜗轮蜗杆、气动、液动、电动
相对应的夹套保温钛球阀型号： BQ41F- 10Ti、BQ41F-16Ti、BQ41F-25Ti、BQ41F-40Ti、BQ41F-150Lb(Ti)、BQ41F-300Lb(Ti)、 BQ341F-10Ti、BQ341F-16Ti、BQ341F-25Ti、BQ341F-40Ti、BQ341F-150Lb(Ti)、BQ341F- 300Lb(Ti)
适用介质：氧化性腐蚀介质。
技术规范
设计标准：GB/T12237、ASME B16.34
结构长度：GB/T12221、ASME B16.10...........
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598......
主体材料
阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3
球体：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
夹套：TA2、GR3
密封圈：PTFE、RPTFE、PPL、PEEK
我们的产品支持定制 如您有任何疑问请联系我们?
